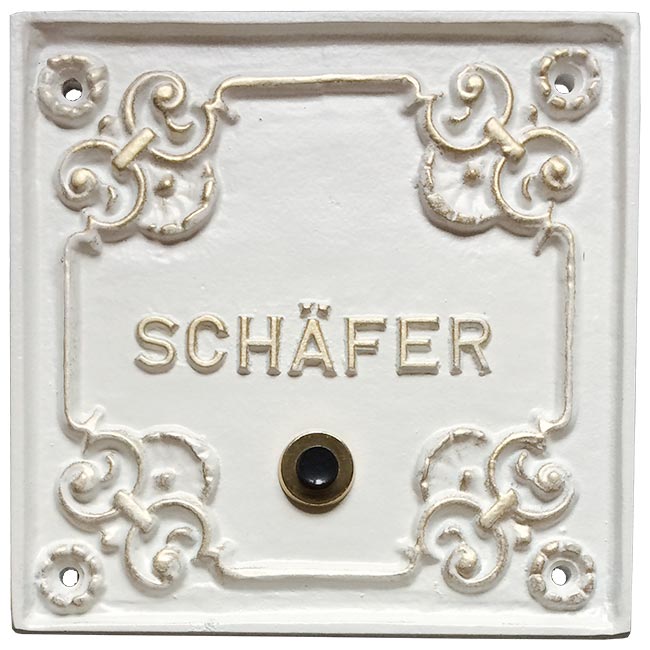

Quadratisches Klingelschild mit einem Klingelknopf
(Art.Nr.: 510-1)
Quadratisches Klingelschild mit einem Klingelknopf
Dieses Klingelschild können Sie mit bis zu 10 erhabenen Gussbuchstaben (nur Blockschrift Großbuchstaben, längere Beschriftungen auf Anfrage) mit Ihrem Namen bestellen. Die Klingelplatte wird dann in einem Guss aus Aluminium individuell für Sie hergestellt.
Je nach Länge des Namens, bzw. der Anzahl der Buchstaben, verwenden wir unterschiedliche Schriftgrößen von 9mm, 13mm, 16mm bis 20mm Buchstabenhöhe. Die Buchstabenhöhe auf der abgebildeten Klingelplatte mit dem Namen 'DAHLHAUS' beträgt 13mm. Zweizeilige Beschriftungen sind ebenfalls möglich.
Der Klingelknopf wird einfach an den vorhandenen Klingeldraht angeschlossen, vier Messing- oder Edelstahlschrauben mit Dübeln zur Befestigung der Klingelplatte liegen bei. Der Abstand der Bohrlöcher zur Befestigung des Klingelschildes beträgt in der Horizontalen ca. 12,3 cm und in der Vertikalen ca. 12,5 cm. Falls gewünscht können wir die Bohrungen auch entfallen lassen oder an einer anderen Position setzen.
Die Rückseite der Klingelplatte ist eben, nur der Anschluss des Klingelkontaktes steht - je nach Klingelknopfmodell - mit einem Durchmesser von 20mm etwa 7mm (Klingelknopf mit Kupfer- oder Alurand) bis 15mm (Klingelknopf mit Messingrand) für die geringfügige Unterputzmontage nach hinten heraus.
Eine Variante dieser Klingelplatte zur vollständigen Aufputzmontage mit einer Gesamttiefe von ca. 25mm bieten wir auf Anfrage an.
Je nach Länge des Namens, bzw. der Anzahl der Buchstaben, verwenden wir unterschiedliche Schriftgrößen von 9mm, 13mm, 16mm bis 20mm Buchstabenhöhe. Die Buchstabenhöhe auf der abgebildeten Klingelplatte mit dem Namen 'DAHLHAUS' beträgt 13mm. Zweizeilige Beschriftungen sind ebenfalls möglich.
Der Klingelknopf wird einfach an den vorhandenen Klingeldraht angeschlossen, vier Messing- oder Edelstahlschrauben mit Dübeln zur Befestigung der Klingelplatte liegen bei. Der Abstand der Bohrlöcher zur Befestigung des Klingelschildes beträgt in der Horizontalen ca. 12,3 cm und in der Vertikalen ca. 12,5 cm. Falls gewünscht können wir die Bohrungen auch entfallen lassen oder an einer anderen Position setzen.
Die Rückseite der Klingelplatte ist eben, nur der Anschluss des Klingelkontaktes steht - je nach Klingelknopfmodell - mit einem Durchmesser von 20mm etwa 7mm (Klingelknopf mit Kupfer- oder Alurand) bis 15mm (Klingelknopf mit Messingrand) für die geringfügige Unterputzmontage nach hinten heraus.
Eine Variante dieser Klingelplatte zur vollständigen Aufputzmontage mit einer Gesamttiefe von ca. 25mm bieten wir auf Anfrage an.
Bei Dahlhaus wird jeder Artikel von Hand nach ihren Angaben lackiert und patiniert.
So können Sie zum Beispiel genau angeben, ob Sie lieber etwas mehr oder weniger Patinafarbe bevorzugen, oder ob nur die Konturen etwas betont werden sollen.Für die Lackierung verwenden wir hochwertige Metallschutzlacke und Grundierungen, die sie bei eventuellen Beschädigungen auch selbst ausbessern können
Alle verfügbaren Farbvarianten mit Beschreibungen anzeigen.
Technische Daten der Klingelkontakte:
 |
Tasterknopf: Kunststoff Schwarz Tasterknopf Durchmesser: Ø 10 mm Durchmesser insgesamt: 18 mm |
|---|---|
 |
Tasterknopf: Aluminium Tasterknopf Durchmesser: Ø 11,5 mm Durchmesser insgesamt: 22 mm |
 |
Tasterknopf: Kunststoff Schwarz Tasterknopf Durchmesser: Ø 11,5 mm Durchmesser insgesamt: 22 mm |
| Schaltleistung Max. | 12 V AC/DC 1,5 A |
| Schaltleistung Min. | 5 V / 1 mA |
| Anschluss | 0,6 bis 0,8 mm Drähte |
| Schaltweg | 0,8 mm bis 2 mm |
| Gesamtbetätigungsweg | 1,2 mm bis 3 mm |
| Betriebstemperatur | -20 bis +60 °C |
| Schutzart | IP54 im eingebauten Zustand in senkrechter Platte |
Die Klingelkontakte werden an die vorhandene Türklingel angeschlossen. | |
